A. 修理前の状況
B. 原因
C. 修理状況
W. 下蓋及び本体木部 修理状況 D. 使用部品
E. 調整・測定 F. 修理費 100,000円 Y. ユーザー宅の設置状況 S. MICROSEIKI SX−555FVW の仕様(マニアル・カタログより) |
||||||||||||||||||||||||||||||||||
A. 修理前の点検状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 A11. 点検中、前から見る。 |

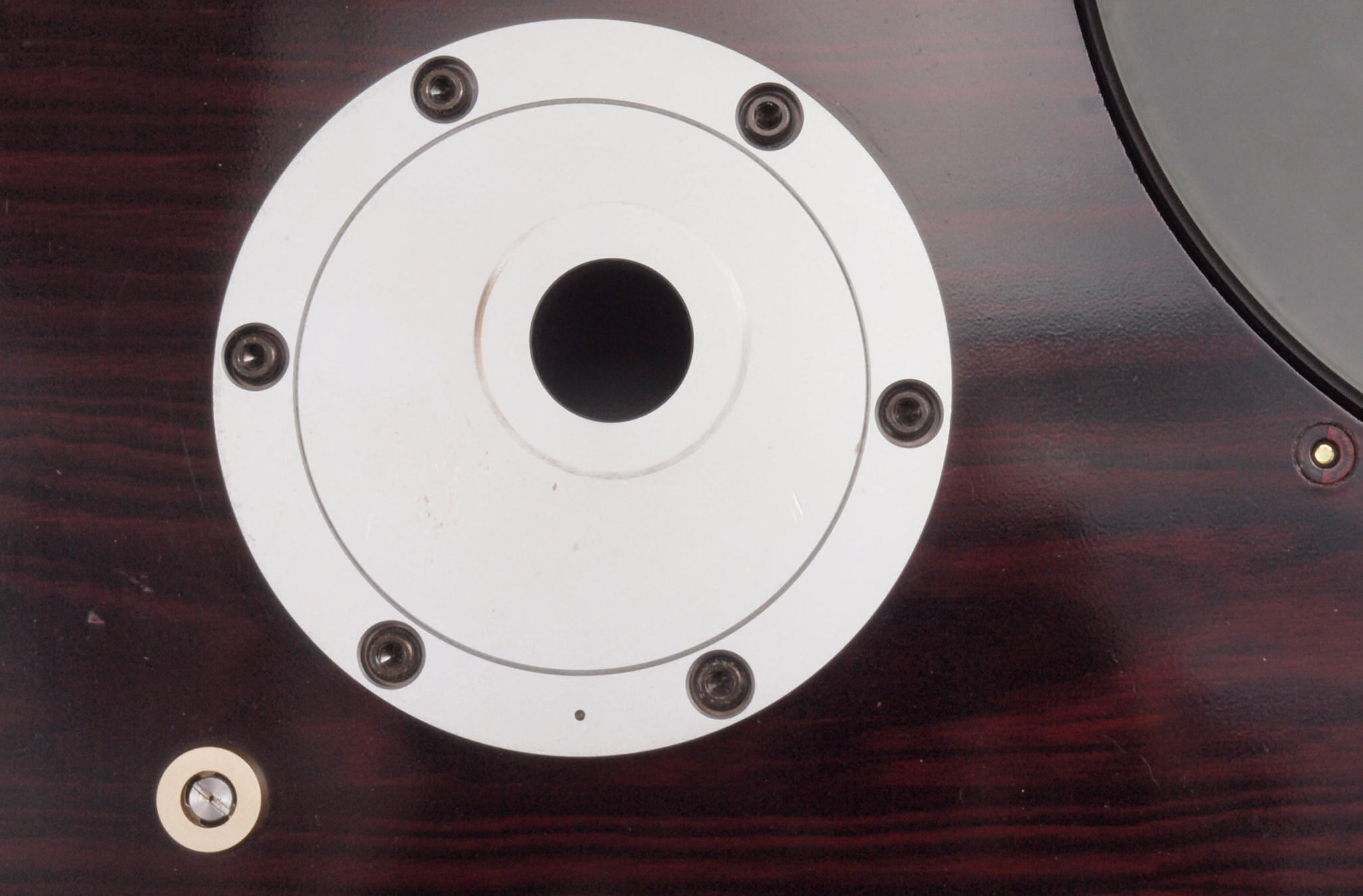

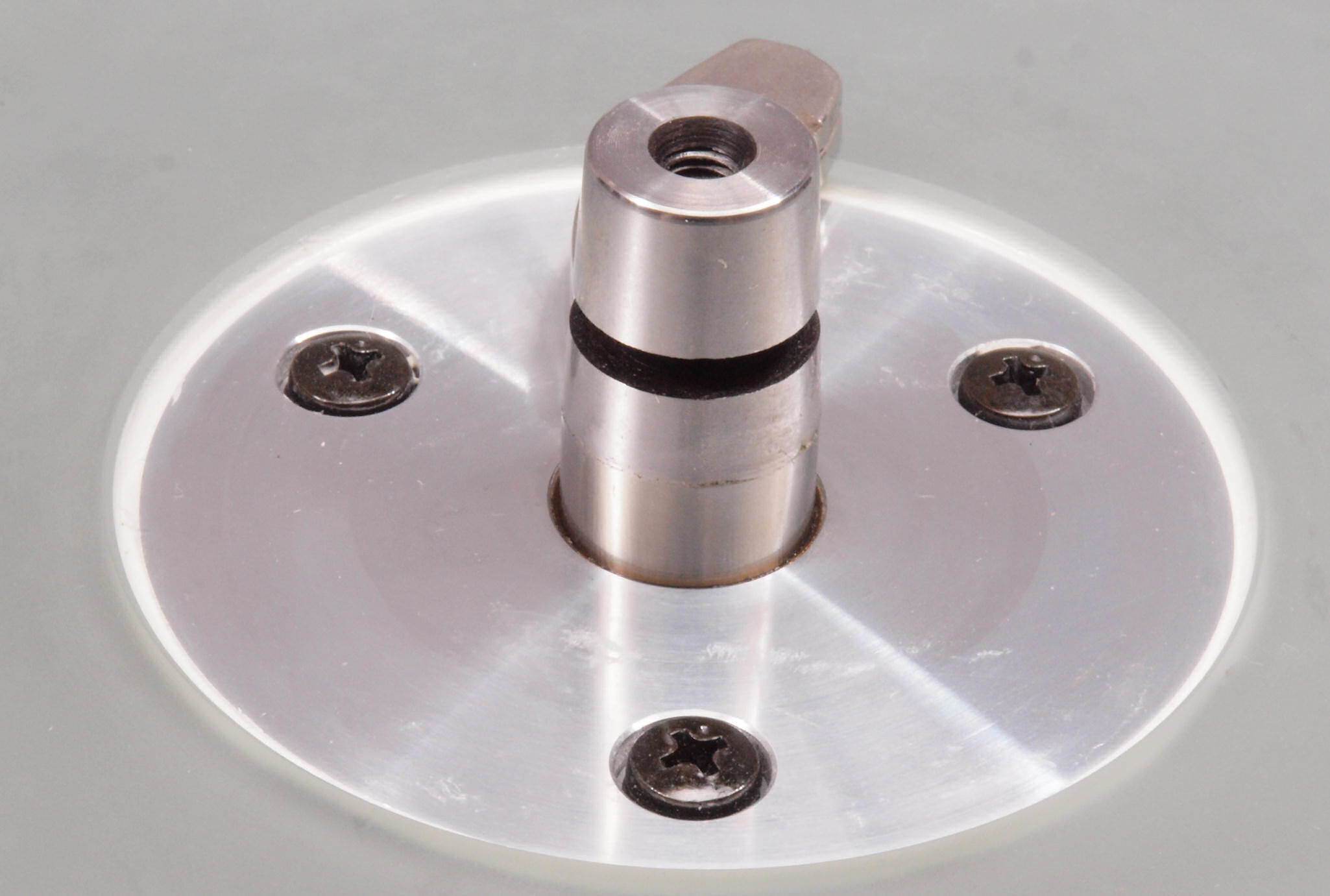

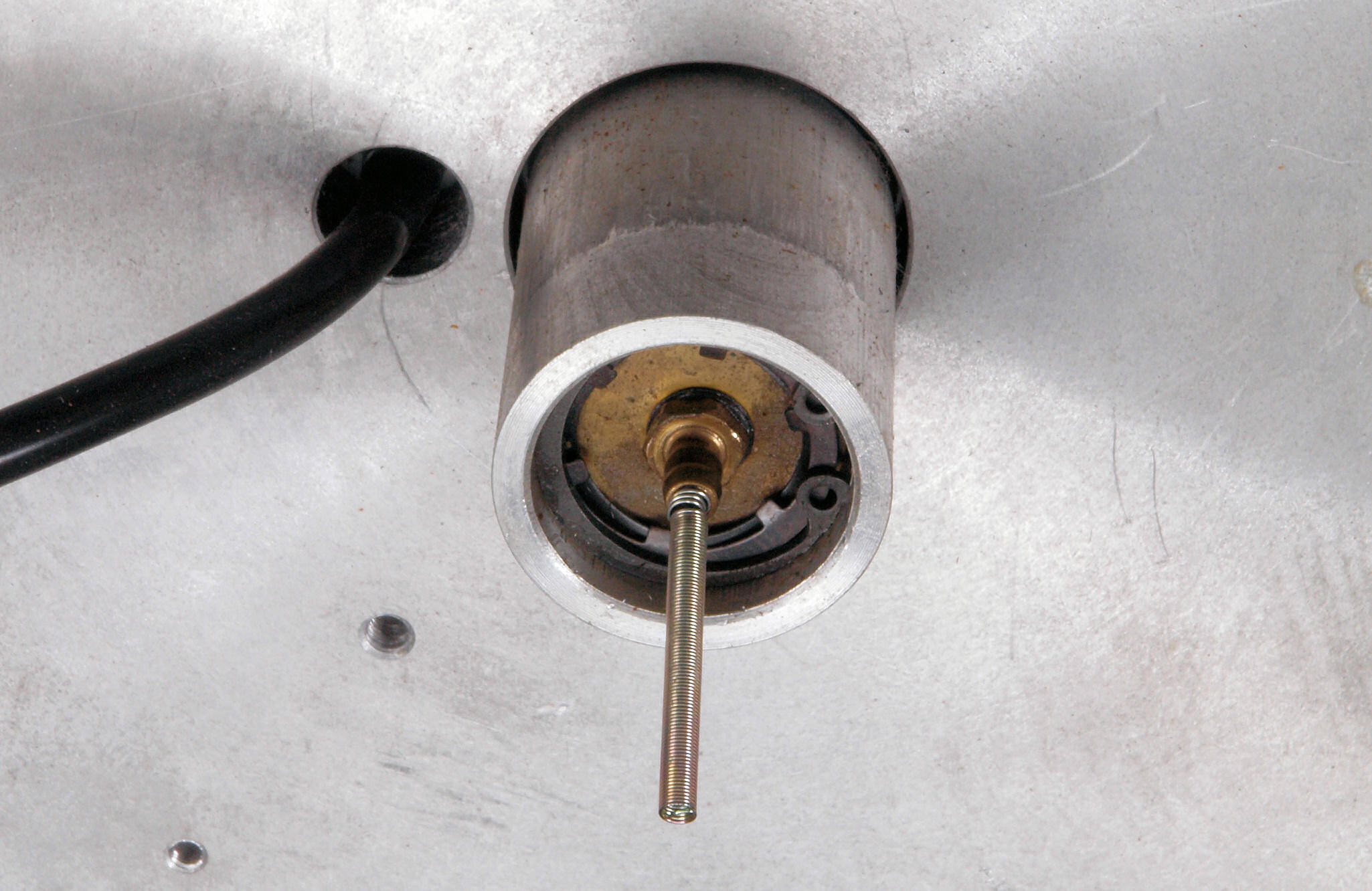

||||||||||||||||||||||||||||||||||
A12. 点検中、前右から見る。 | ||||||||||||||||||||||||||||||||||
A13. 点検中、後から見る。 | ||||||||||||||||||||||||||||||||||
A14. 点検中、電源コードの接続。 | ||||||||||||||||||||||||||||||||||
A15. 点検中、後左から見る。 | ||||||||||||||||||||||||||||||||||
A16. 点検中、上から見る。 | ||||||||||||||||||||||||||||||||||
A17. 点検中、テーブル軸を見る。 | ||||||||||||||||||||||||||||||||||
A21. 点検中、下前から見る。 | ||||||||||||||||||||||||||||||||||
A22. 点検中、下前左から見る。 | ||||||||||||||||||||||||||||||||||
A23. 点検中、下後から見る。 | ||||||||||||||||||||||||||||||||||
A24. 点検中、下後右から見る。 | ||||||||||||||||||||||||||||||||||
A25. 点検中、下から見る。 | ||||||||||||||||||||||||||||||||||
A26. 点検中 下蓋を外し、下から見る。 | ||||||||||||||||||||||||||||||||||

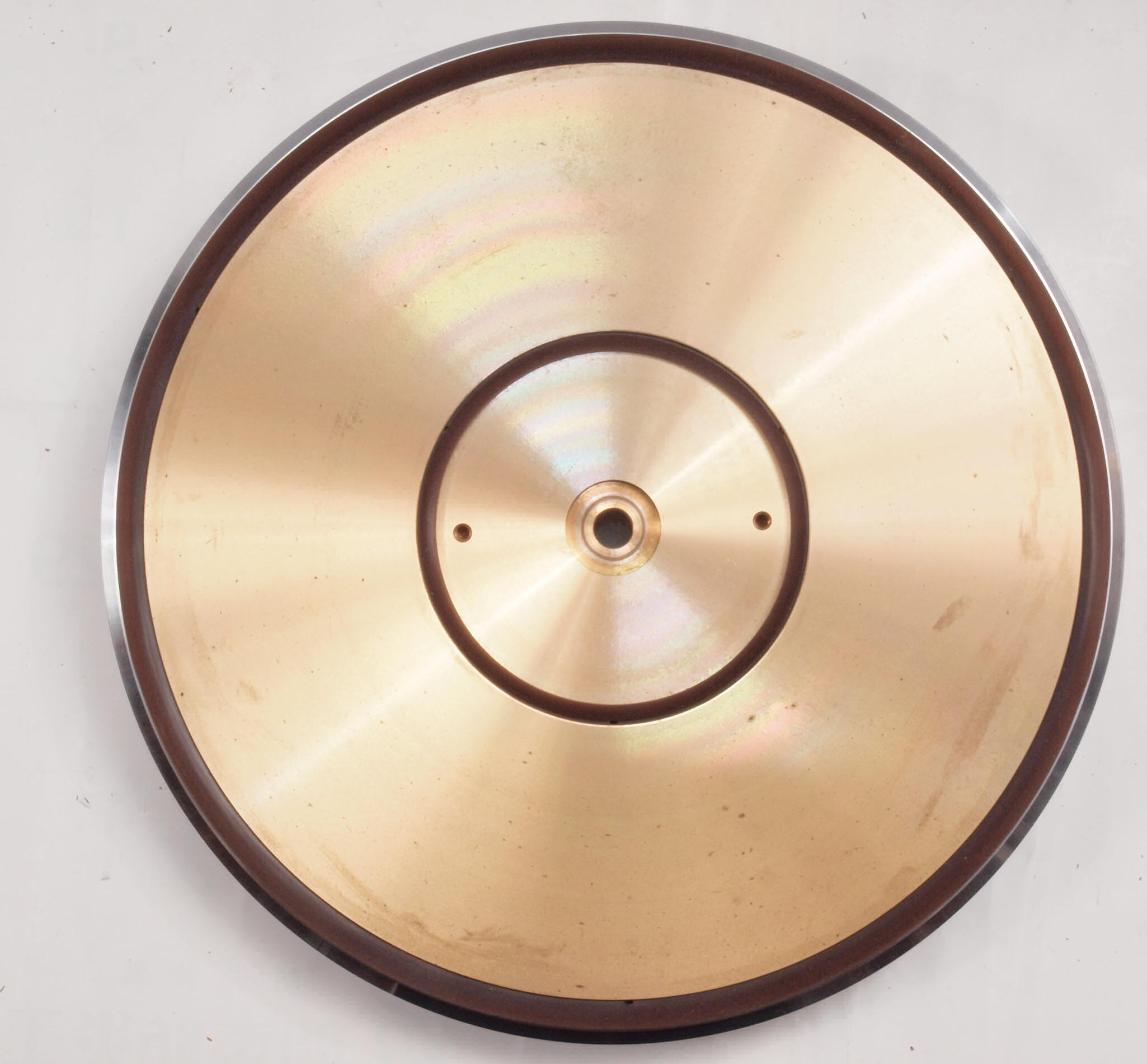

A31. 点検中、ターンテーブル。 | ||||||||||||||||||||||||||||||||||
A32. 点検中、ターンテーブル反対側。 | ||||||||||||||||||||||||||||||||||
A33. 点検中、ターンテーブル裏。 | ||||||||||||||||||||||||||||||||||
A34. 点検中、ターンテーブル裏反対側。 | ||||||||||||||||||||||||||||||||||
A35. 点検中、ターンテーブル裏サビ。 | ||||||||||||||||||||||||||||||||||
A36. 点検中、ターンテーブル軸穴。 | ||||||||||||||||||||||||||||||||||
A37. 点検中、ターンテーブル軸穴反対側。 | ||||||||||||||||||||||||||||||||||
A41. 点検中、プラカバー・ヒンジ右側。 | ||||||||||||||||||||||||||||||||||
A42. 点検中、プラカバー・ヒンジ左側。 | ||||||||||||||||||||||||||||||||||
A43. 点検中、プラカバー・ヒンジ右側。 | ||||||||||||||||||||||||||||||||||
A44. 点検中、プラカバー・ヒンジ裏左右側。 | ||||||||||||||||||||||||||||||||||
C. 修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 C11. 修理前 制御基板 |
||||||||||||||||||||||||||||||||||
C12 .修理後 制御基板、 半固定VR2個、電解コンデンサー7個、フイルムコンデンサー1個交換 | ||||||||||||||||||||||||||||||||||
C13. 修理前 制御基板裏 | ||||||||||||||||||||||||||||||||||
C14. 修理(半田補正)後 制御基板裏。 半田を全部やり直す。 セラミックコンデンサー1個追加。 | ||||||||||||||||||||||||||||||||||
C15. 完成制御基板基板裏。余分なフラックスを落として、コート液を塗る。 | ||||||||||||||||||||||||||||||||||
C21. 修理前 電源・33/45切替基板 | ||||||||||||||||||||||||||||||||||
C212. 修理中 電源・33/45切替基板。 電解コンデンサー比較。左=本来の規格、右=付いていた物。 | ||||||||||||||||||||||||||||||||||

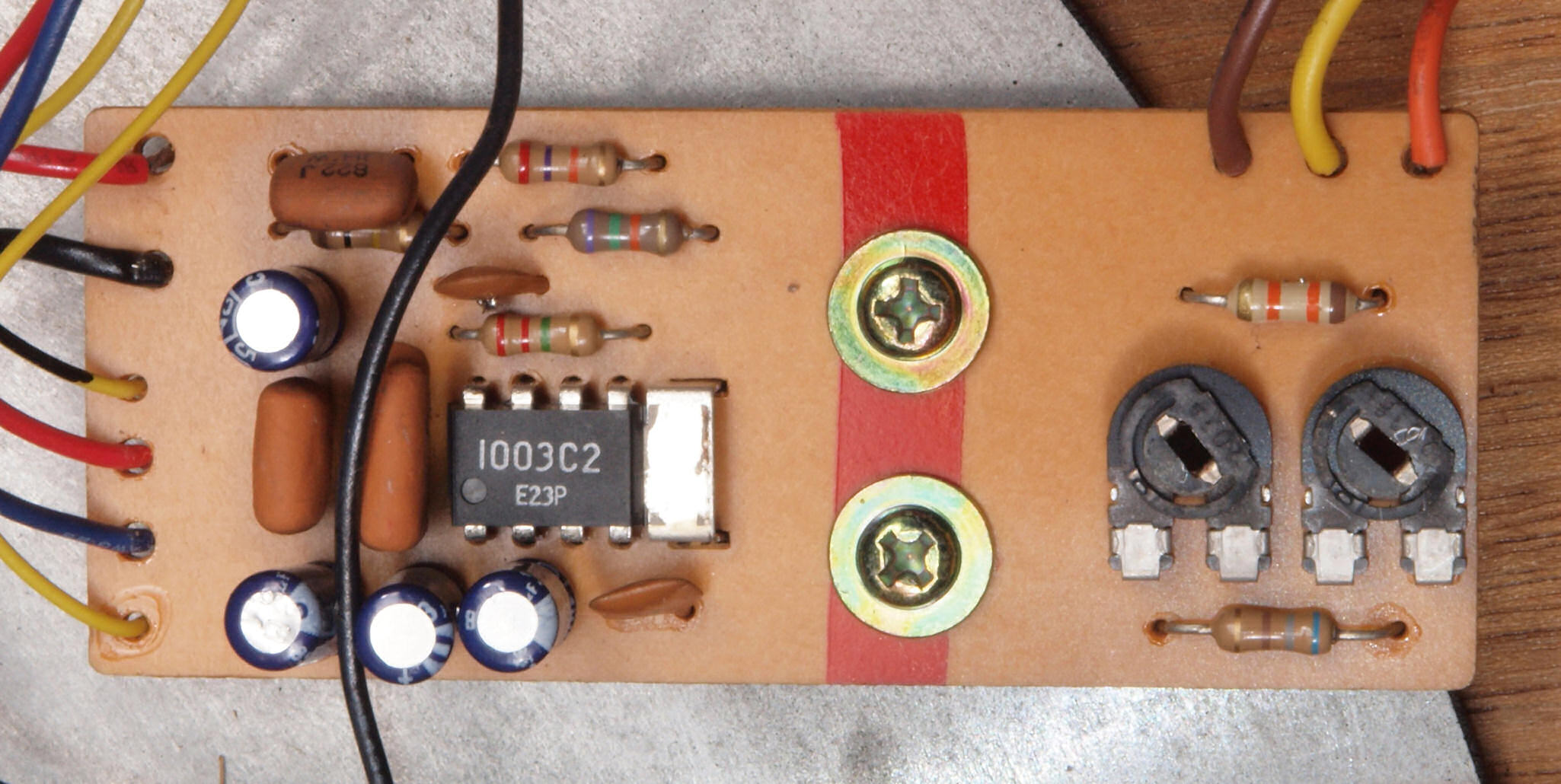

C22. 修理後 電源・33/45切替基板。 IC2個、半固定VR1個、電解コンデンサー6個、リレー1個交換 | ||||||||||||||||||||||||||||||||||
C23. 修理前 電源・33/45切替基板裏 | ||||||||||||||||||||||||||||||||||
C24. 修理(半田補正)後 電源・33/45切替基板裏。 半田を全部やり直す。 セラミックコンデンサー2個追加。 | ||||||||||||||||||||||||||||||||||
C25. 完成電源・33/45切替基板裏。余分なフラックスを落として、コート液を塗る。 | ||||||||||||||||||||||||||||||||||
C31. 修理前 ストロボ基板 | ||||||||||||||||||||||||||||||||||
C32. 修理後 ストロボ基板 IC1個、電解コンデンサー1個交換 | ||||||||||||||||||||||||||||||||||
C33. 修理前 ストロボ基板裏 | ||||||||||||||||||||||||||||||||||
C34. 修理(半田補正)後 ストロボ基板裏。 半田を全部やり直す。セラミックコンデンサー1個追加。 | ||||||||||||||||||||||||||||||||||
C35. 完成ストロボ基板裏。余分なフラックスを落として、コート液を塗る。 | ||||||||||||||||||||||||||||||||||
C36. 修理中 ストロボ表示器取出 固定ビスにサビが発生。 | ||||||||||||||||||||||||||||||||||
C37. 修理中 ストロボ表示器取出、分解。 固定ビスにサビが発生。 | ||||||||||||||||||||||||||||||||||
C38. 修理中 ストロボ表示器取出、分解。 固定ビスを塗装する。 | ||||||||||||||||||||||||||||||||||
C39. 修理中 LED表示基板裏。 | ||||||||||||||||||||||||||||||||||
C39. 修理(半田補正)後 LED表示基板裏。 半田を全部やり直す。 | ||||||||||||||||||||||||||||||||||
C3A. 完成LED表示基板裏。余分なフラックスを落として、コート液を塗る。 | ||||||||||||||||||||||||||||||||||

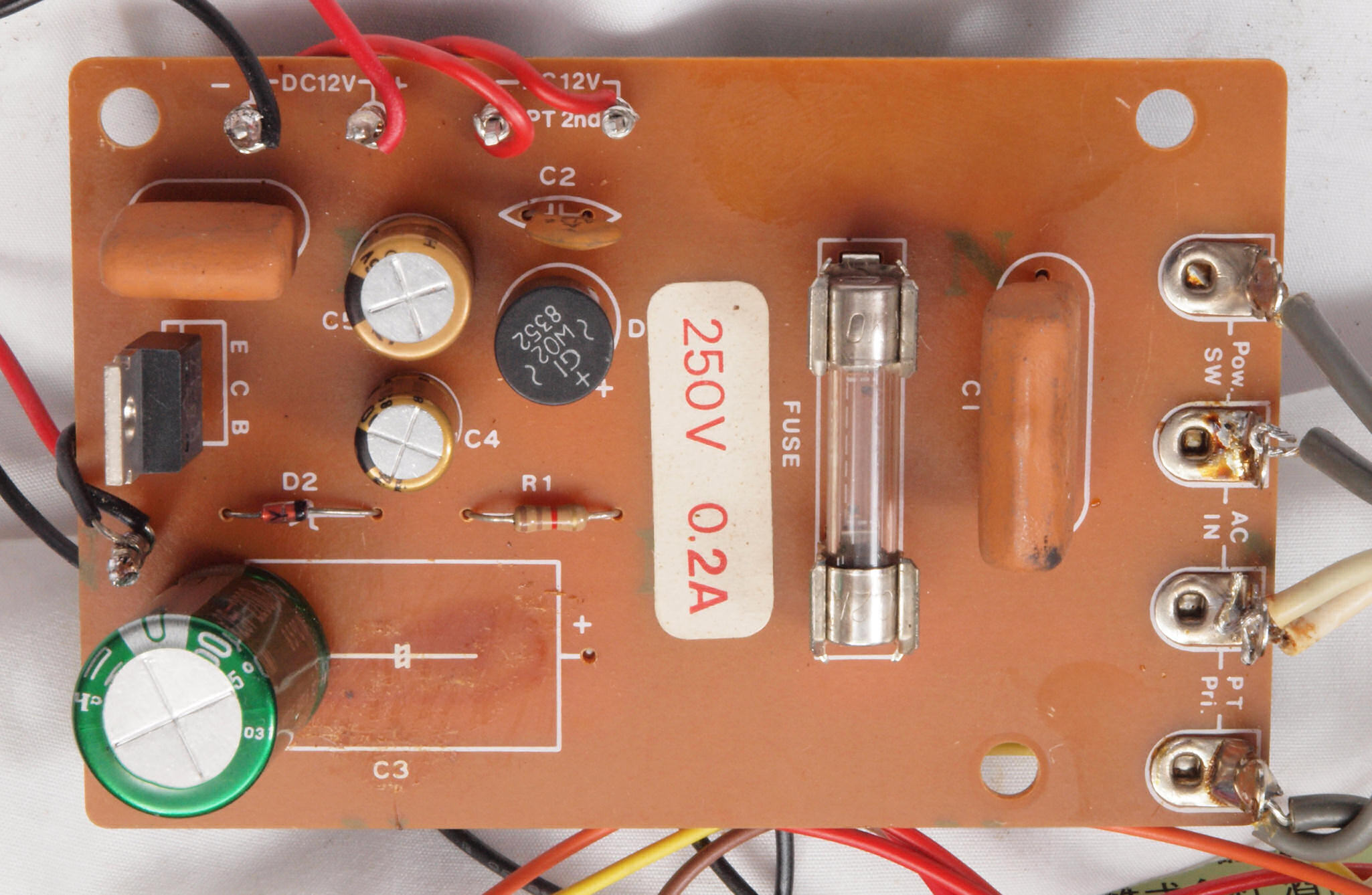

C41. 修理前 フューズ基板 | ||||||||||||||||||||||||||||||||||
C42. 修理前 フューズ基板裏 | ||||||||||||||||||||||||||||||||||
C43. 修理(半田補正)後 フューズ基板裏。 半田を全部やり直す。 | ||||||||||||||||||||||||||||||||||
C44. 完成フューズ基板裏。余分なフラックスを落として、コート液を塗る。 | ||||||||||||||||||||||||||||||||||

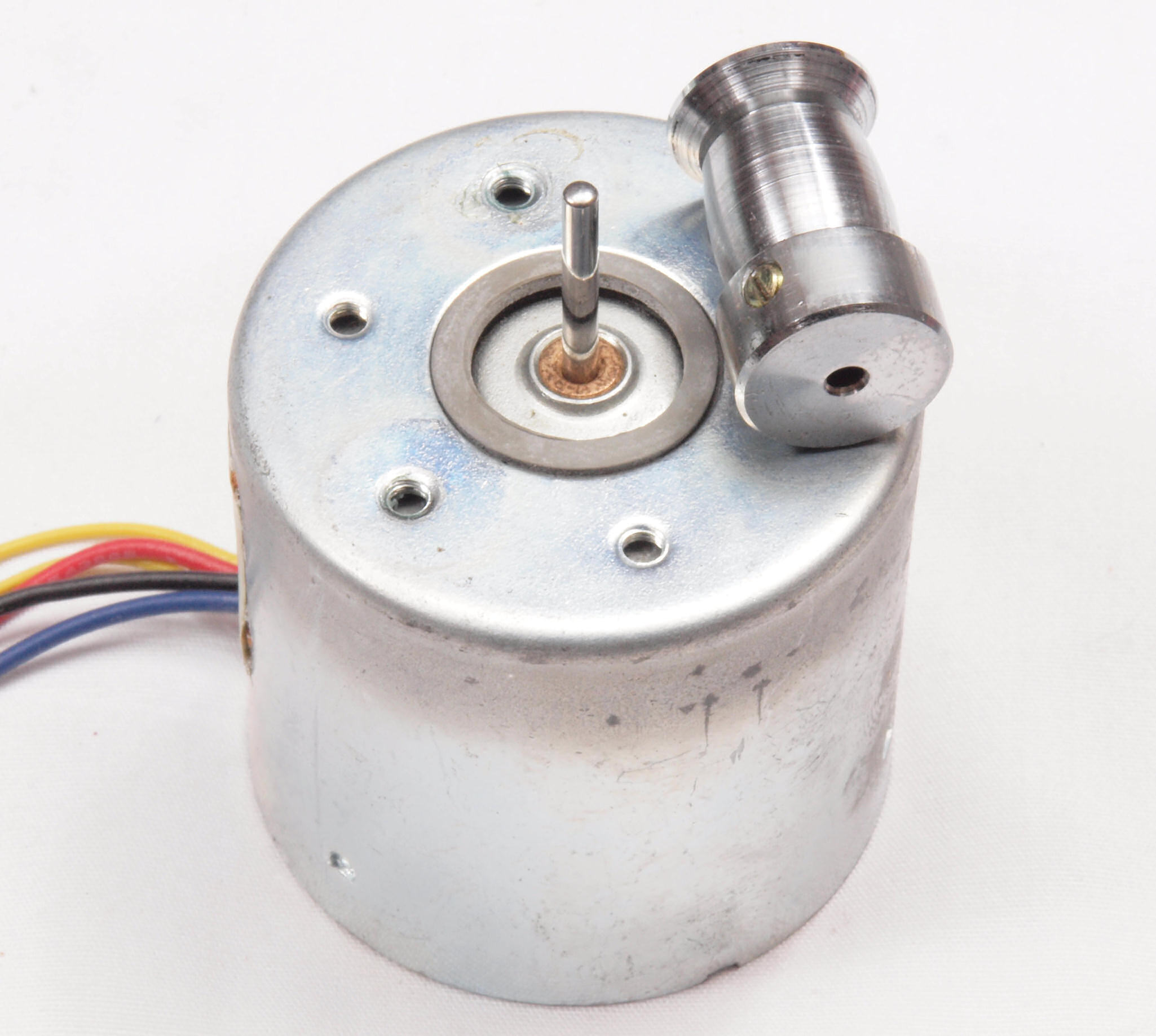

C51. 修理中 モーター取出。 | ||||||||||||||||||||||||||||||||||
C52. 修理中 ラック歯車グリスが変色。 | ||||||||||||||||||||||||||||||||||
C53. 修理後 モーター移動用ラック歯車。 固着した古いグリスを撤去。 | ||||||||||||||||||||||||||||||||||
C54. 修理後 ラック歯車グリス交換。 | ||||||||||||||||||||||||||||||||||
C61. 修理中 モーター回転子。 | ||||||||||||||||||||||||||||||||||
C62. 修理中 モーター回転子軸。 | ||||||||||||||||||||||||||||||||||
C63. 修理中 モーター回転子軸、拡大。 縦横比変更してあります。細かいキズが目立ちます。 | ||||||||||||||||||||||||||||||||||
C71. 修理中 モーター固定子巻き線。 | ||||||||||||||||||||||||||||||||||
C72. 修理中 モーター固定子上側軸受け。 使用したオイルが合わなく緑青が発生。 | ||||||||||||||||||||||||||||||||||
C73. 修理中 モーター固定子上側軸受け、反対側。 使用したオイルが合わなく緑青が発生。 | ||||||||||||||||||||||||||||||||||
C74. 修理中 モーター固定子下側軸受け。 | ||||||||||||||||||||||||||||||||||
C75. 修理中 モーター固定子下側軸受け、反対側。 | ||||||||||||||||||||||||||||||||||
C81. 修理前 モーターFGコイル。 | ||||||||||||||||||||||||||||||||||
C82. 修理中 モーター下側軸受け。モリブデン入りグリス? | ||||||||||||||||||||||||||||||||||
C82. 修理中 モーター下側軸受け。清掃後。 | ||||||||||||||||||||||||||||||||||
C83. 修理後 モーターFGコイル、コート液で固定する。 | ||||||||||||||||||||||||||||||||||
C91. 修理中 モーター回転子上から見る。 | ||||||||||||||||||||||||||||||||||
C92. 修理後 モーター回転子上から見る。 CRCで洗浄し、鉱物油を軽く塗布。 | ||||||||||||||||||||||||||||||||||
C93. 修理後 モーター回転子上から見る、反対側。 | ||||||||||||||||||||||||||||||||||
C94. 修理後 モーター回転子上から見る、反対側。 CRCで洗浄し、鉱物油を軽く塗布。 | ||||||||||||||||||||||||||||||||||
C95. 修理中 モーター固定子下から見る。 少しサビが発生。 | ||||||||||||||||||||||||||||||||||
C96. 修理後 モーター回転子下から見る。 CRCで洗浄し、鉱物油を軽く塗布。 | ||||||||||||||||||||||||||||||||||
C97. 修理後 モーター回転子下から見る、反対側。 少しサビが発生。 | ||||||||||||||||||||||||||||||||||
C98. 修理後 モーター回転子下から見る、反対側。 CRCで洗浄し、鉱物油を軽く塗布。 | ||||||||||||||||||||||||||||||||||
CA1. 修理中 表示部及び 33/45切り換SW基板。 | ||||||||||||||||||||||||||||||||||
CA2. 修理前 表示部及び 33/45切り換SW基板裏。 | ||||||||||||||||||||||||||||||||||
CA3. 修理(半田補正)後 表示部及び 33/45切り換SW基板裏。 | ||||||||||||||||||||||||||||||||||
CA4. 完成表示部及び 33/45切り換SW基板裏。 余分なフラックスを落として、コート液を塗る。 | ||||||||||||||||||||||||||||||||||
CB1. 修理前 速度調整VR。 | ||||||||||||||||||||||||||||||||||

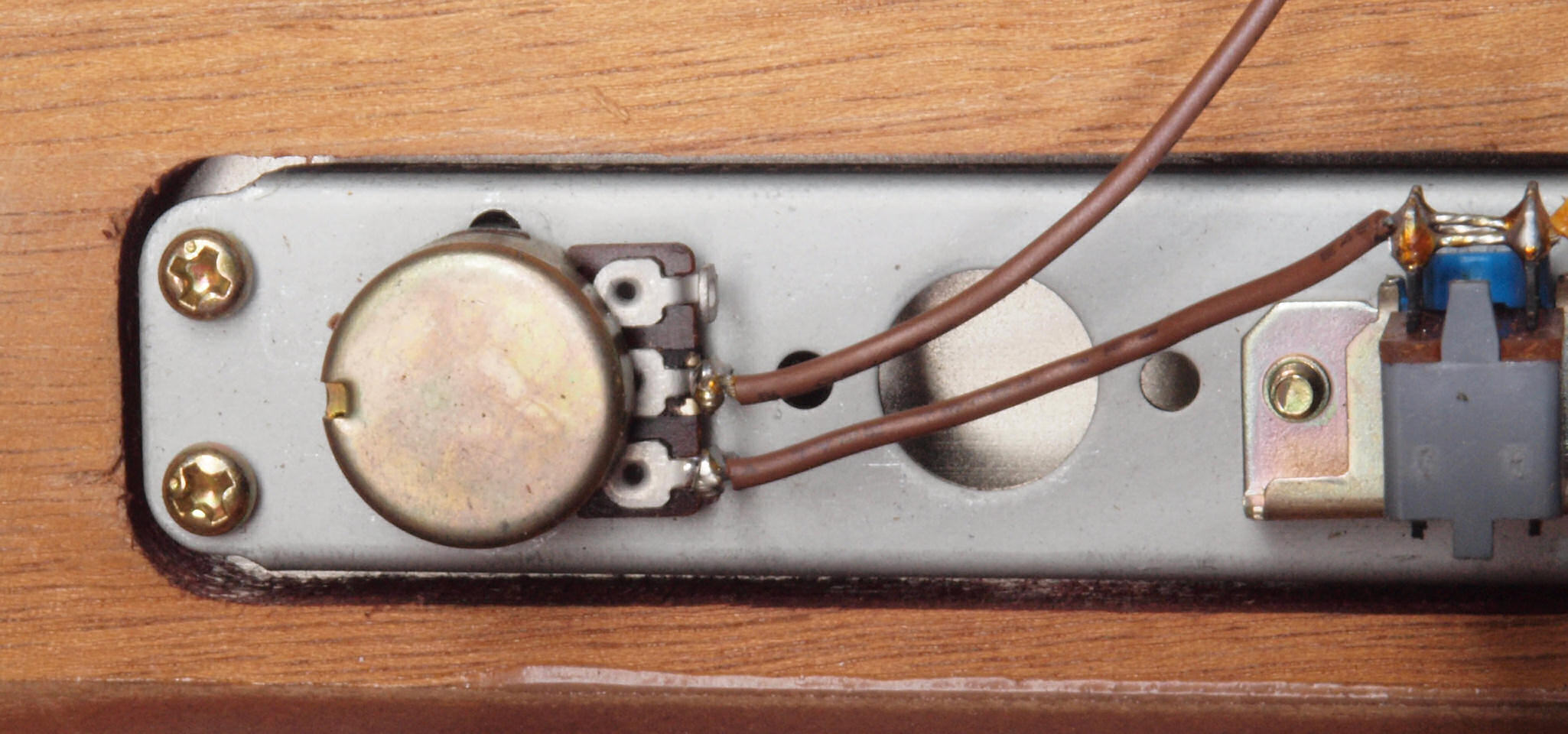

CB2. 修理後 速度調整VR。 ガリ軽減・防止の結線。 | ||||||||||||||||||||||||||||||||||
CC1. 修理前 電源ソケット。 | ||||||||||||||||||||||||||||||||||
CC2. 修理中 電源ソケット裏側、配管接続端子が錆びている。 | ||||||||||||||||||||||||||||||||||
CC3. 修理後 入力圧力端子裏。 端子接続は熱収縮チューブを巻く。 | ||||||||||||||||||||||||||||||||||
CC4. 修理後 電源ソケット裏側、取り付け板。 軽く錆止め塗装。 | ||||||||||||||||||||||||||||||||||
CC5. 修理中 電源ソケット表。 | ||||||||||||||||||||||||||||||||||
CC6. 修理後 電源ソケット表。 軽く塗装。 | ||||||||||||||||||||||||||||||||||
CC7. 修理(交換)後 電源ソケット、アース端子交換。 | ||||||||||||||||||||||||||||||||||
CC8. 修理後 電源ソケット交換。 裏側配線、アースはしっかり取る。 | ||||||||||||||||||||||||||||||||||
CD1. 修理中 タンテーブル軸のオイル交換。 | ||||||||||||||||||||||||||||||||||

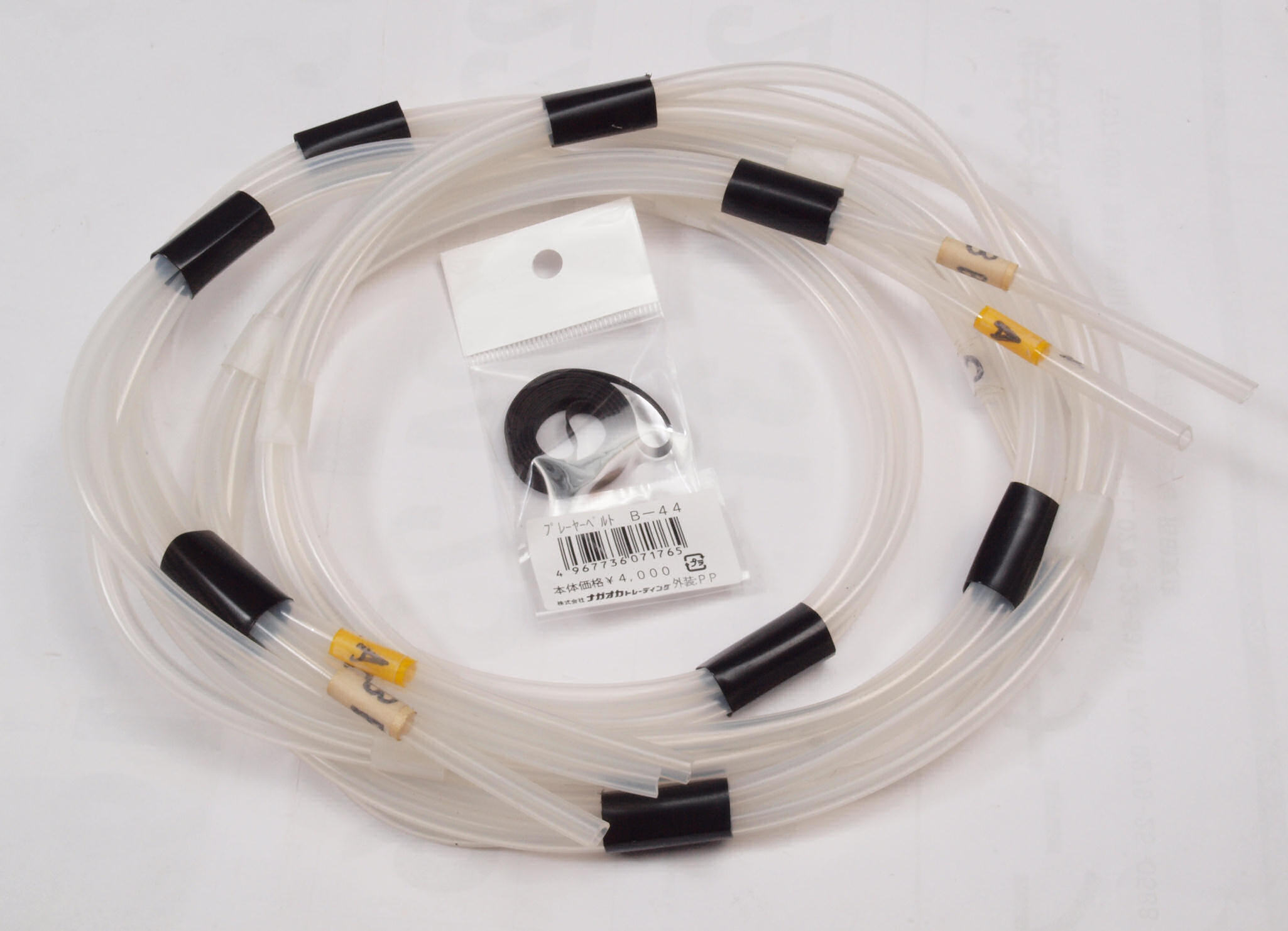

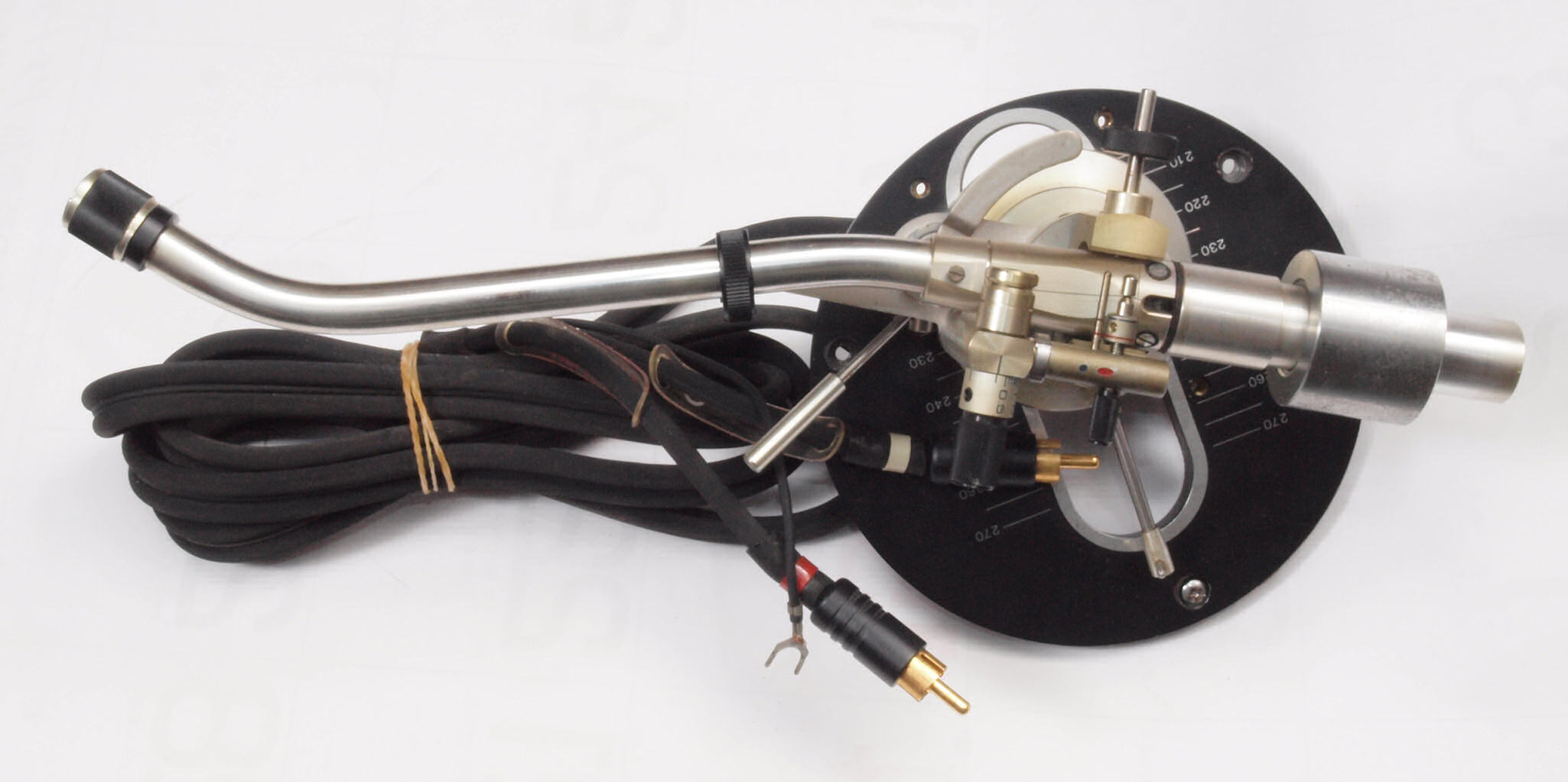

CE1. 修理後 架台。 ホースは交換し、端子接続は熱収縮チューブを巻く。 | ||||||||||||||||||||||||||||||||||
CF1. 交換部品。 RP−5070. 4台目 も一緒。 | ||||||||||||||||||||||||||||||||||
CF2. 交換部品 リレー。 左=付いていた物、右=交換した後発の密閉型。 | ||||||||||||||||||||||||||||||||||

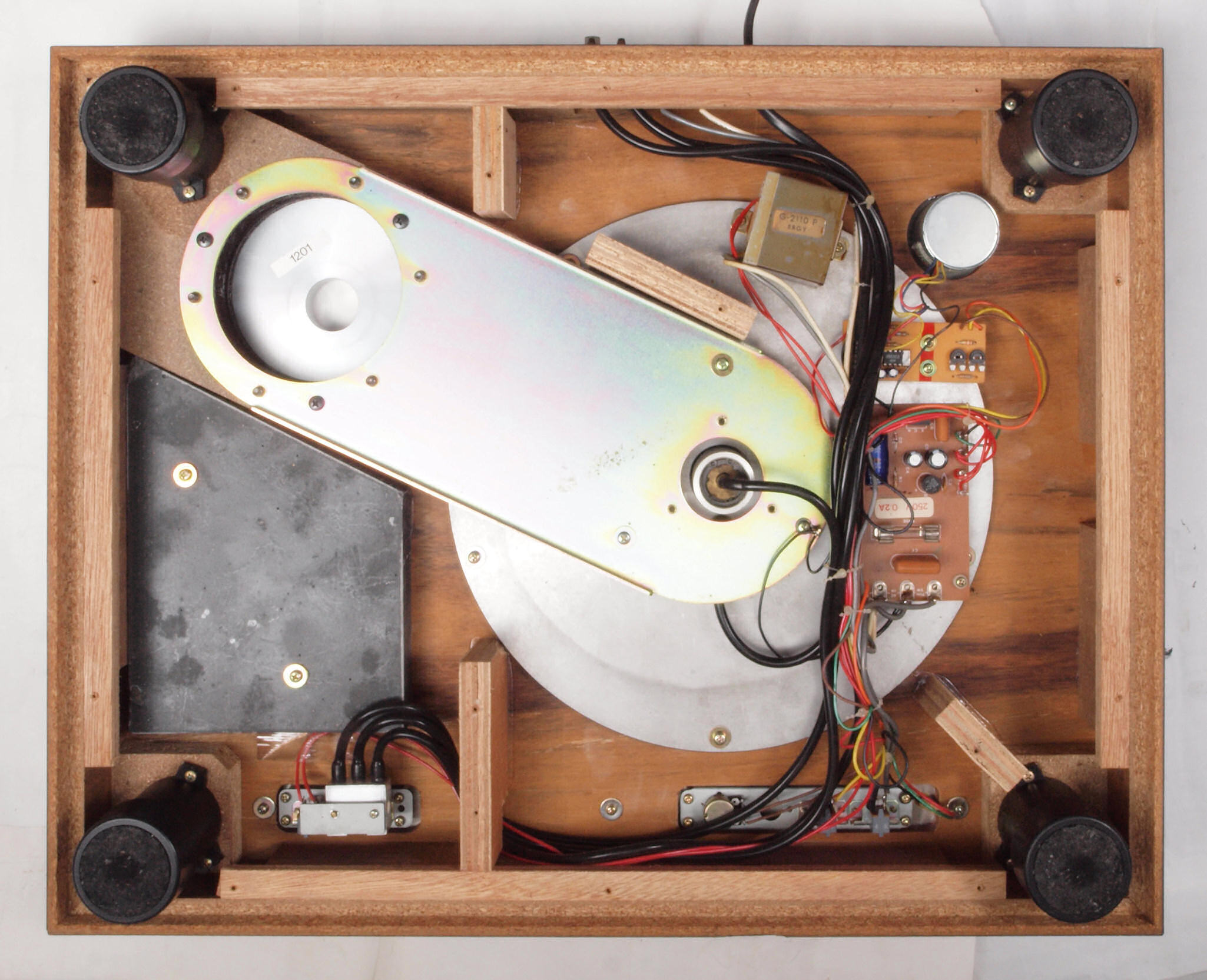

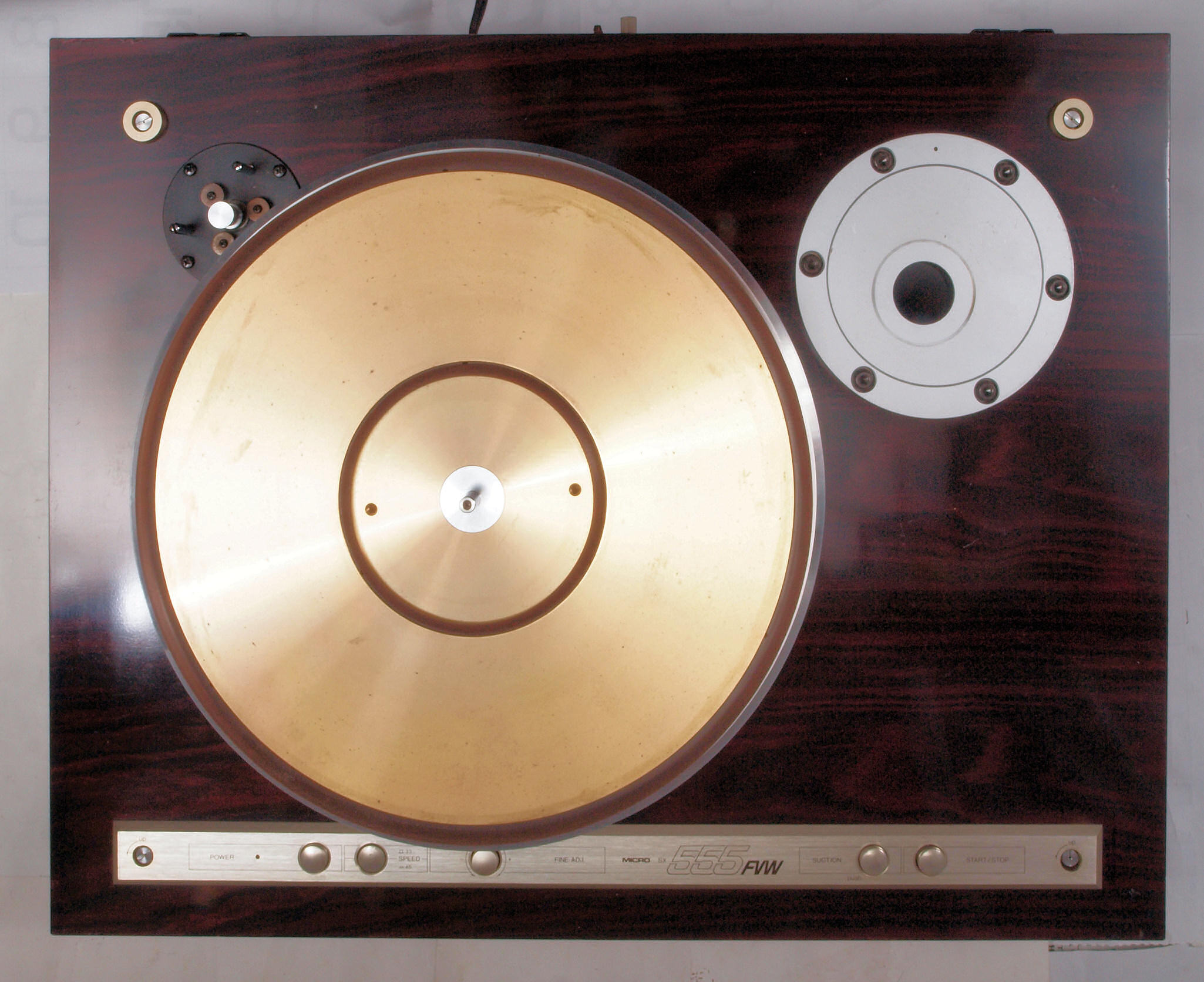

CG1. 修理前 上から見る | ||||||||||||||||||||||||||||||||||
CG2. 修理後 上から見る | ||||||||||||||||||||||||||||||||||
CG3. 修理前 下から見る | ||||||||||||||||||||||||||||||||||
CG4. 修理後 下から見る | ||||||||||||||||||||||||||||||||||
CG5. 完成下から見る。 | ||||||||||||||||||||||||||||||||||

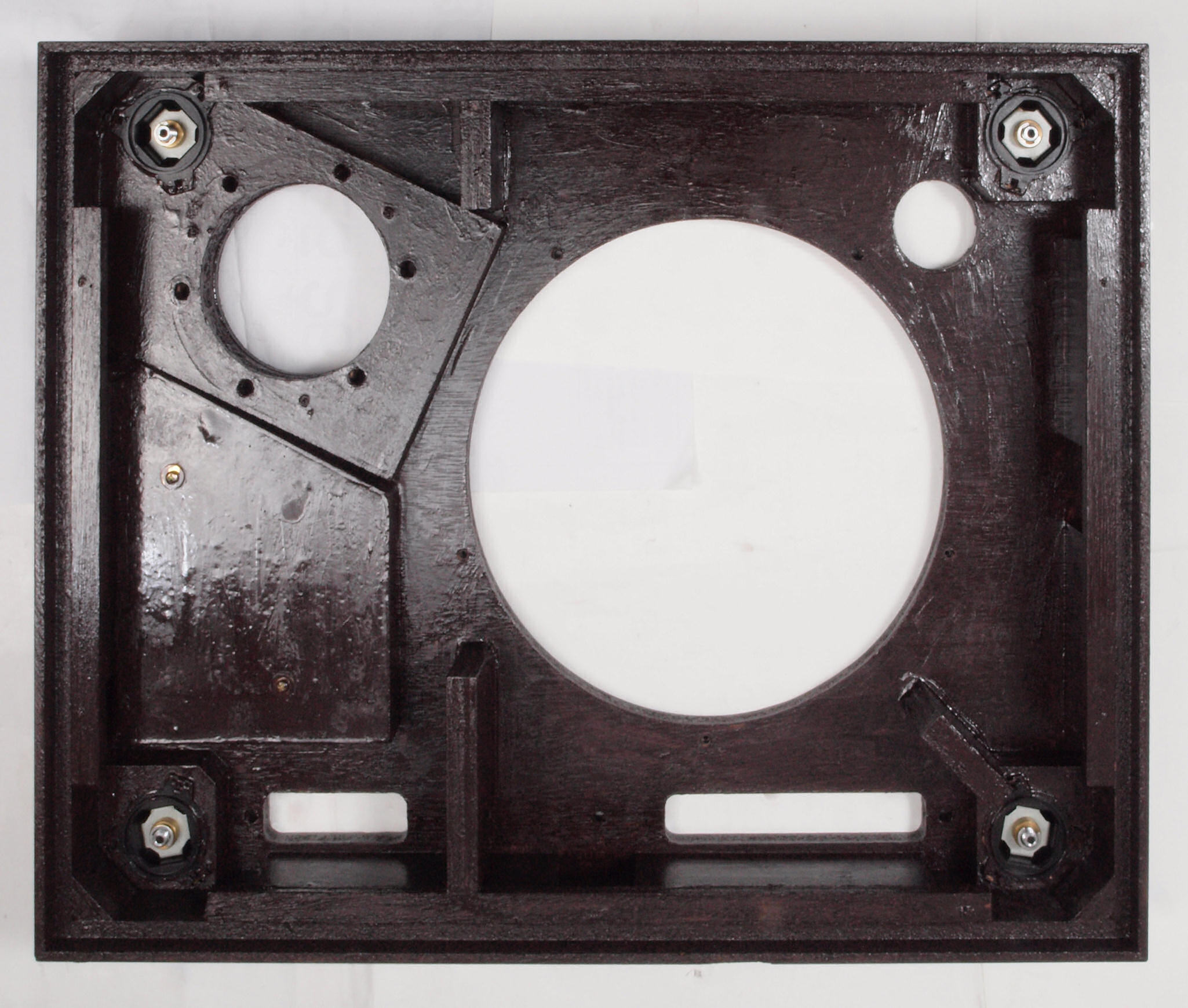

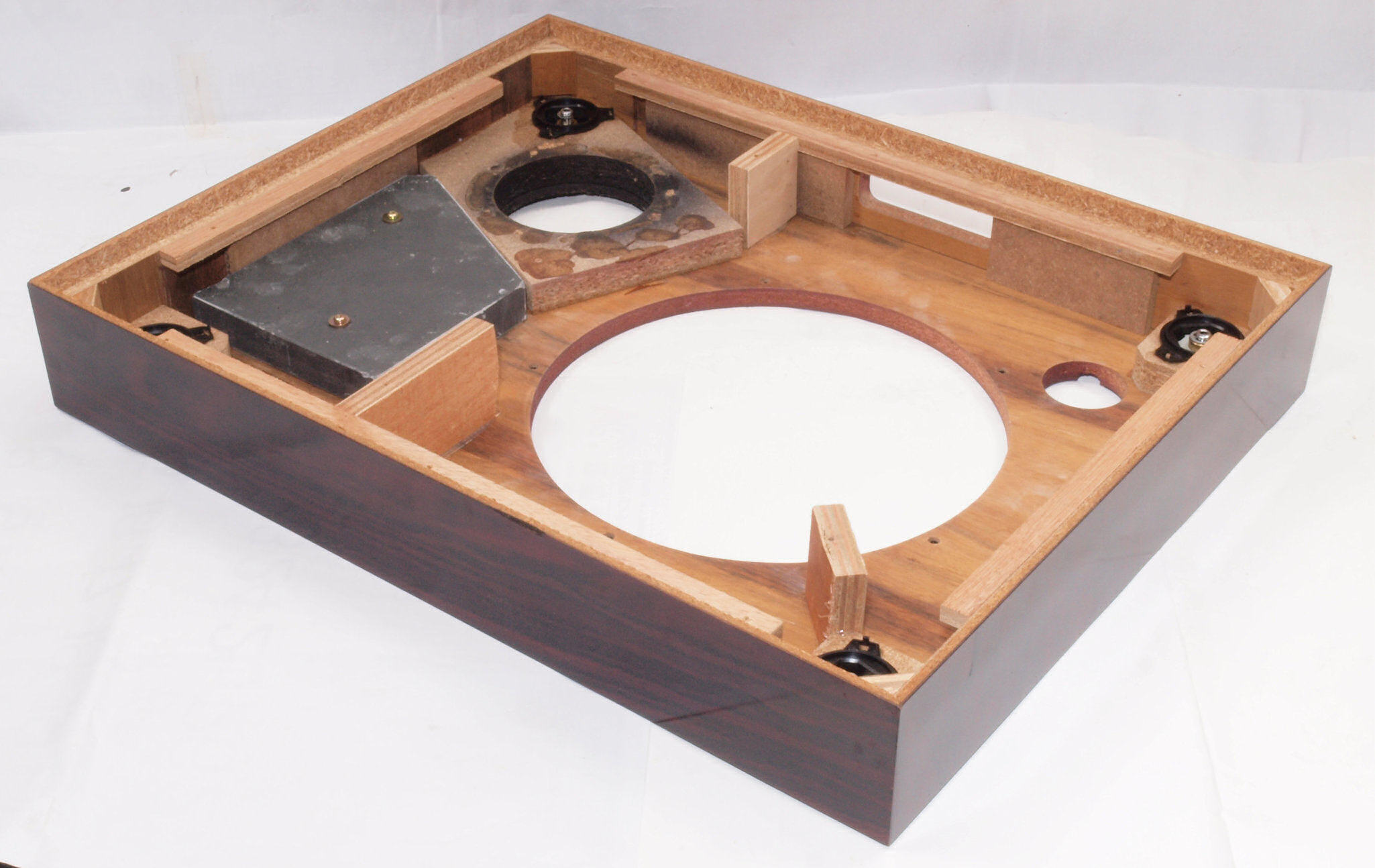

W. 下蓋及び本体木部 修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 W1. 修理前 モーター、基板、アーム架台を取り本体上から。 |
||||||||||||||||||||||||||||||||||

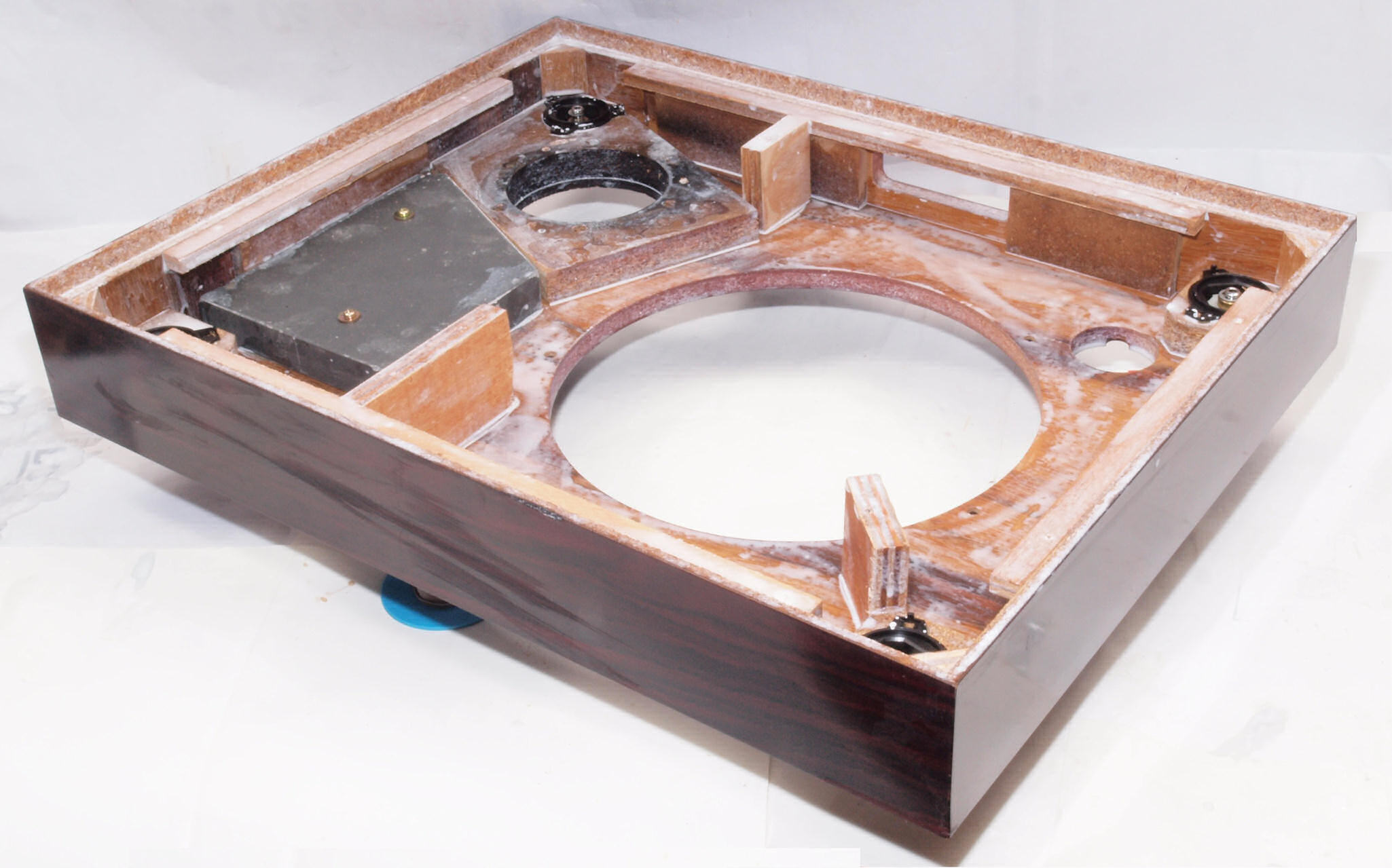

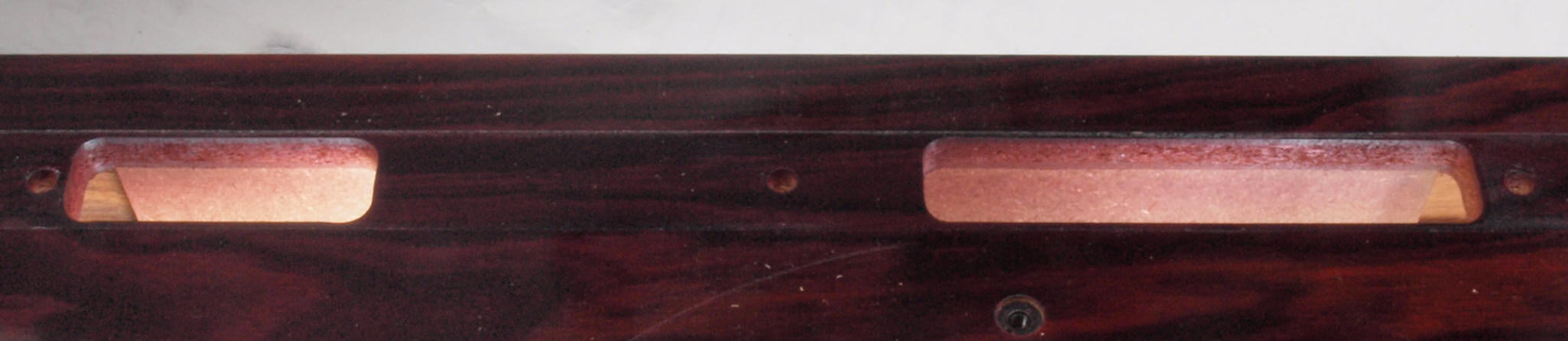

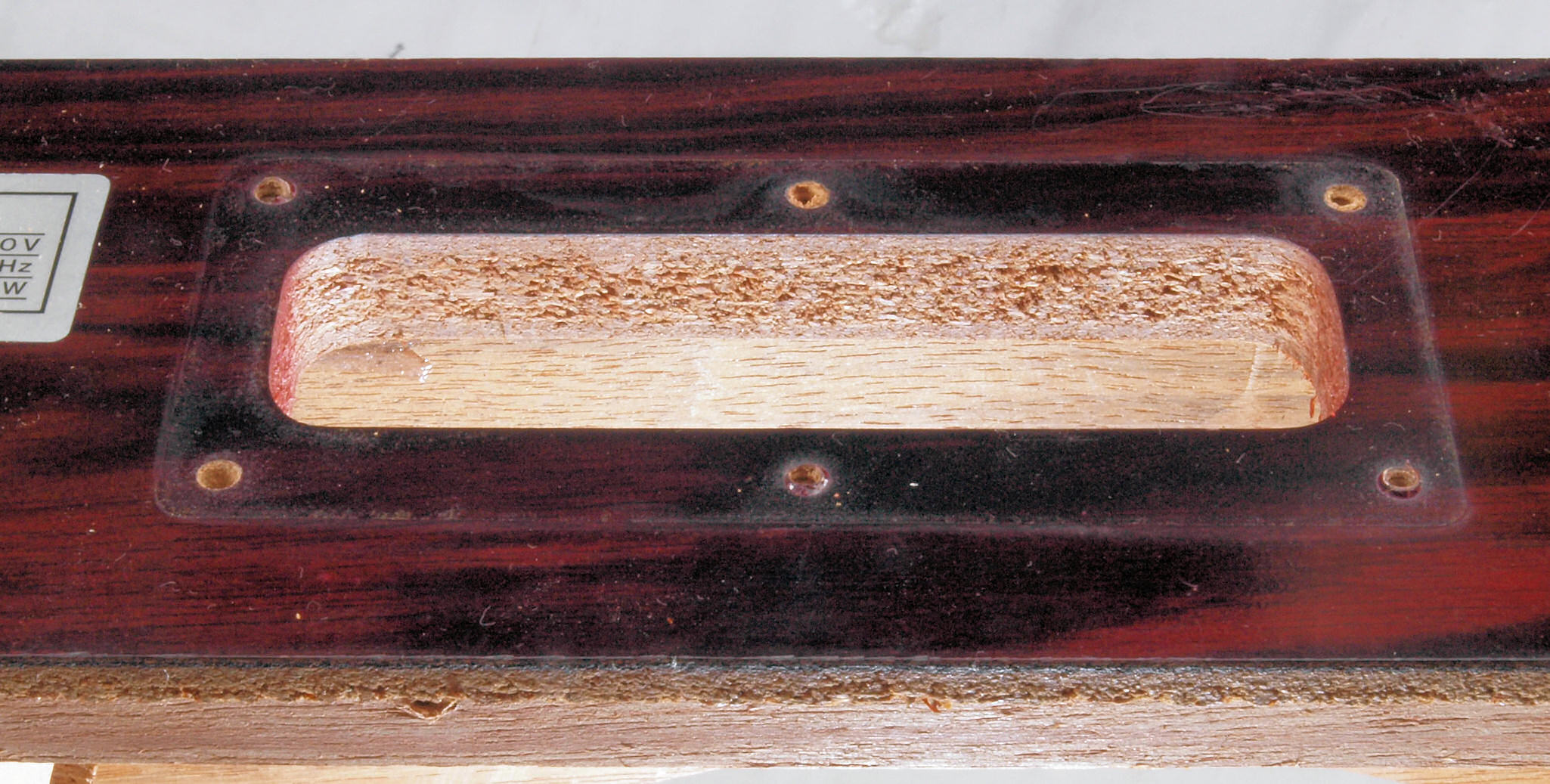

W2. 修理中 本体上から。 圧縮材にボンドを染みこませる。 | ||||||||||||||||||||||||||||||||||
W3. 修理後 本体上から。 更にペンキを塗る。 | ||||||||||||||||||||||||||||||||||
W4. 修理後 本体上から。 組み付けの為養生する。 | ||||||||||||||||||||||||||||||||||
W11. 修理前 アーム取り付け穴。 | ||||||||||||||||||||||||||||||||||
W12. 修理中 アーム取り付け穴。 圧縮材にボンドを染みこませる。 | ||||||||||||||||||||||||||||||||||
W13. 修理後 アーム取り付け穴。 更にペンキを塗る。 | ||||||||||||||||||||||||||||||||||
W14. 修理後 アーム取り付け穴、反対側。 | ||||||||||||||||||||||||||||||||||
W15. 修理中 アーム取り付け穴、反対側。 圧縮材にボンドを染みこませる。 | ||||||||||||||||||||||||||||||||||
W16. 修理後 アーム取り付け穴、反対側。 更にペンキを塗る。 | ||||||||||||||||||||||||||||||||||
W21. 修理前 操作部取付穴。 | ||||||||||||||||||||||||||||||||||
W22. 修理中 操作部取付穴。 圧縮材にボンドを染みこませる。 | ||||||||||||||||||||||||||||||||||
W23. 修理後 操作部取付穴。 更にペンキを塗る。 | ||||||||||||||||||||||||||||||||||
W24. 修理前 操作部取付穴、反対側。 | ||||||||||||||||||||||||||||||||||
W25. 修理中 操作部取付穴、反対側。 圧縮材にボンドを染みこませる。 | ||||||||||||||||||||||||||||||||||
W26. 修理後 操作部取付穴、反対側。 更にペンキを塗る。 | ||||||||||||||||||||||||||||||||||
W31. 修理前 本体木枠下前左。 | ||||||||||||||||||||||||||||||||||
W32. 修理中 本体木枠下前左。 圧縮材にボンドを染みこませる、ネジ穴も塗る。 | ||||||||||||||||||||||||||||||||||
W33. 修理後 本体木枠下前左。 乾燥後さらにペンキを塗る。 | ||||||||||||||||||||||||||||||||||
W34. 修理前 本体木枠下後右。 | ||||||||||||||||||||||||||||||||||
W35. 修理中 本体木枠下後右。 圧縮材にボンドを染みこませる、ネジ穴も塗る。 | ||||||||||||||||||||||||||||||||||
W36. 修理後 本体木枠下後右。 乾燥後さらにペンキを塗る。 | ||||||||||||||||||||||||||||||||||
W41. 修理前 本体木枠下前。 | ||||||||||||||||||||||||||||||||||
W42. 修理中 本体木枠下前。 圧縮材にボンドを染みこませる、ネジ穴も塗る。 | ||||||||||||||||||||||||||||||||||
W43. 修理後 本体木枠下前。 乾燥後さらにペンキを塗る。 | ||||||||||||||||||||||||||||||||||
W44. 修理前 本体木枠下後 | ||||||||||||||||||||||||||||||||||
W45. 修理中 本体木枠下後。 圧縮材にボンドを染みこませる、ネジ穴も塗る。 | ||||||||||||||||||||||||||||||||||
W46. 修理後 本体木枠下後。 乾燥後さらにペンキを塗る。 | ||||||||||||||||||||||||||||||||||
W51. 修理前 電源ソケット、端子板取付け穴。 | ||||||||||||||||||||||||||||||||||
W52. 修理中 電源ソケット、端子板取付け穴。 圧縮材にボンドを染みこませる、ネジ穴も塗る。 | ||||||||||||||||||||||||||||||||||
W53. 修理後 電源ソケット、端子板取付け穴。 乾燥後さらにペンキを塗る。 | ||||||||||||||||||||||||||||||||||
W54. 修理前 電源ソケット、端子板取付け穴、反対側。 | ||||||||||||||||||||||||||||||||||
W55. 修理中 電源ソケット、端子板取付け穴、反対側。 圧縮材にボンドを染みこませる、ネジ穴も塗る。 | ||||||||||||||||||||||||||||||||||
W56. 修理後 電源ソケット、端子板取付け穴、反対側。 乾燥後さらにペンキを塗る。 | ||||||||||||||||||||||||||||||||||
W57. 修理前 プラカバー・ヒンジ右側。 | ||||||||||||||||||||||||||||||||||
W58. 修理後 プラカバー・ヒンジ右側。木ネジ穴にボンド+ペンキを塗る。 | ||||||||||||||||||||||||||||||||||
W59. 修理前 プラカバー・ヒンジ左側。 | ||||||||||||||||||||||||||||||||||
W5A. 修理後 プラカバー・ヒンジ左側。木ネジ穴にボンド+ペンキを塗る。 | ||||||||||||||||||||||||||||||||||

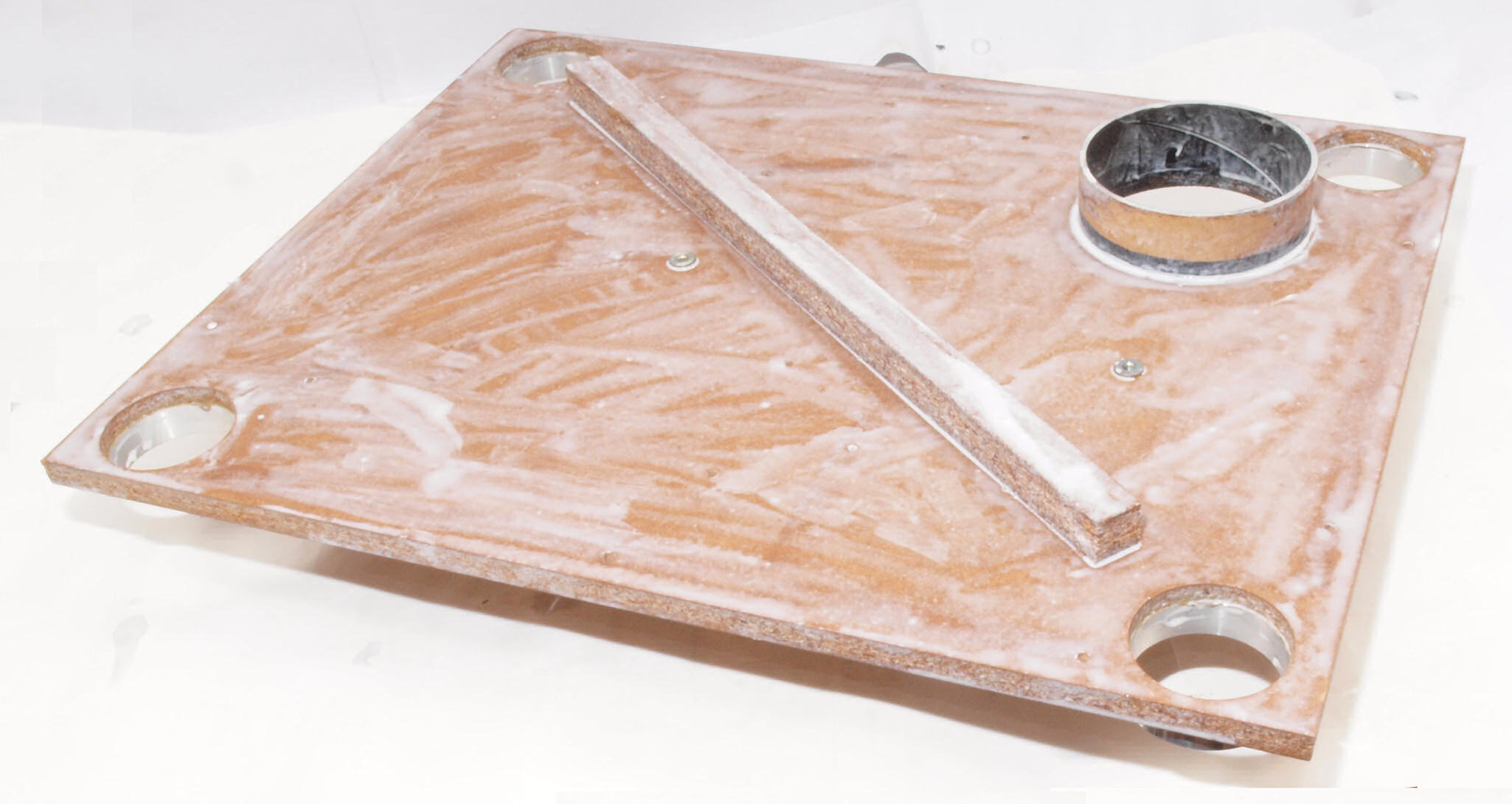

W61. 修理前 底板表。 | ||||||||||||||||||||||||||||||||||
W62. 修理前 底板表。トランスがカバーに接触している。 | ||||||||||||||||||||||||||||||||||
W63. 修理中 底板表。 足を取る。 | ||||||||||||||||||||||||||||||||||
W64. 修理中 底板表、キズを消す為と割れを防ぐのに、ラッカーを吹く。 | ||||||||||||||||||||||||||||||||||
W65. 修理後 底板表、足とトランスカバー取り付けて完成。 | ||||||||||||||||||||||||||||||||||
W71. 修理前 底板裏。 | ||||||||||||||||||||||||||||||||||
M72. 修理中 底板裏 トランスカバーが押され、止ビスが浮き上がっている。 | ||||||||||||||||||||||||||||||||||
M73. 修理中 底板裏 トランスカバーが押され、止ビスが浮き上がっている。 | ||||||||||||||||||||||||||||||||||
W74. 修理中 下蓋のトランスカバー取り付穴。割れが大きい。 | ||||||||||||||||||||||||||||||||||
W75. 修理中 下蓋のトランスカバー取り付穴。割れが大きいので接着剤で固定する。 | ||||||||||||||||||||||||||||||||||
W76. 修理中 下蓋のトランスカバー取り付穴。万力で締める。 | ||||||||||||||||||||||||||||||||||
W77. 修理中 下蓋のトランスカバー取り付穴。この後、さらにボンドで固定する。 | ||||||||||||||||||||||||||||||||||
W78. 修理中 下蓋のトランスカバー取り付穴。ボンドを染みこませる、ネジ穴も塗る。 | ||||||||||||||||||||||||||||||||||
W79. 修理後 下蓋のトランスカバー取り付穴。 乾燥後さらにペンキを塗る。 | ||||||||||||||||||||||||||||||||||
W7A. 修理前 下蓋のトランスカバー取り付穴、反対側。 | ||||||||||||||||||||||||||||||||||
W7B. 修理中 下蓋のトランスカバー取り付穴、反対側。ボンドを染みこませる、ネジ穴も塗る。 | ||||||||||||||||||||||||||||||||||
W7C. 修理後 下蓋のトランスカバー取り付穴、反対側。 乾燥後さらにペンキを塗る。 | ||||||||||||||||||||||||||||||||||
W81. 修理前 トランスカバーを取り、下蓋裏。トランスカバー部分は1回ボンドを染みまた。 | ||||||||||||||||||||||||||||||||||
W82. 修理前 下蓋裏。 ボンドを染みませる。 | ||||||||||||||||||||||||||||||||||

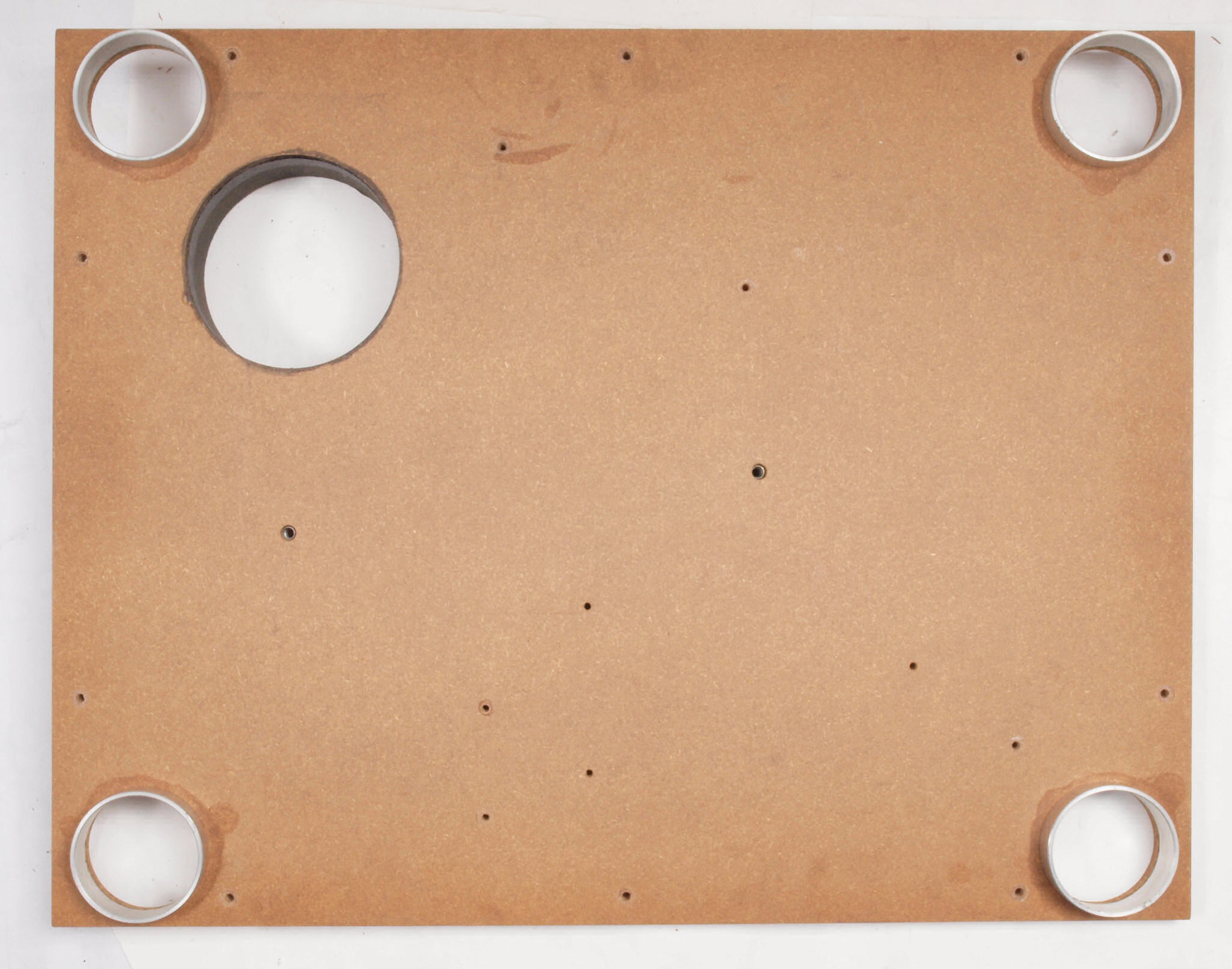

W83. 修理後 下蓋裏。 ボンド乾燥後さらにペンキを塗る。 | ||||||||||||||||||||||||||||||||||

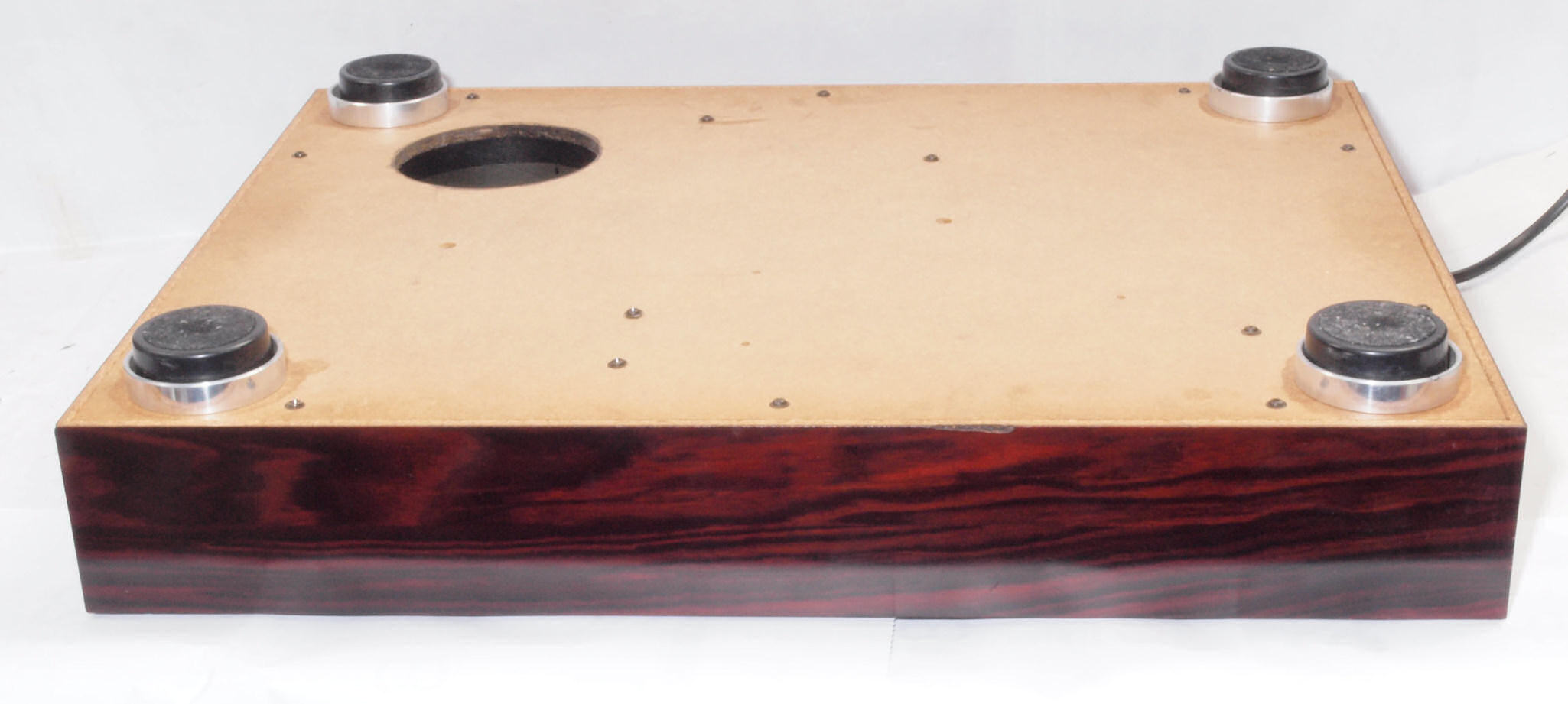

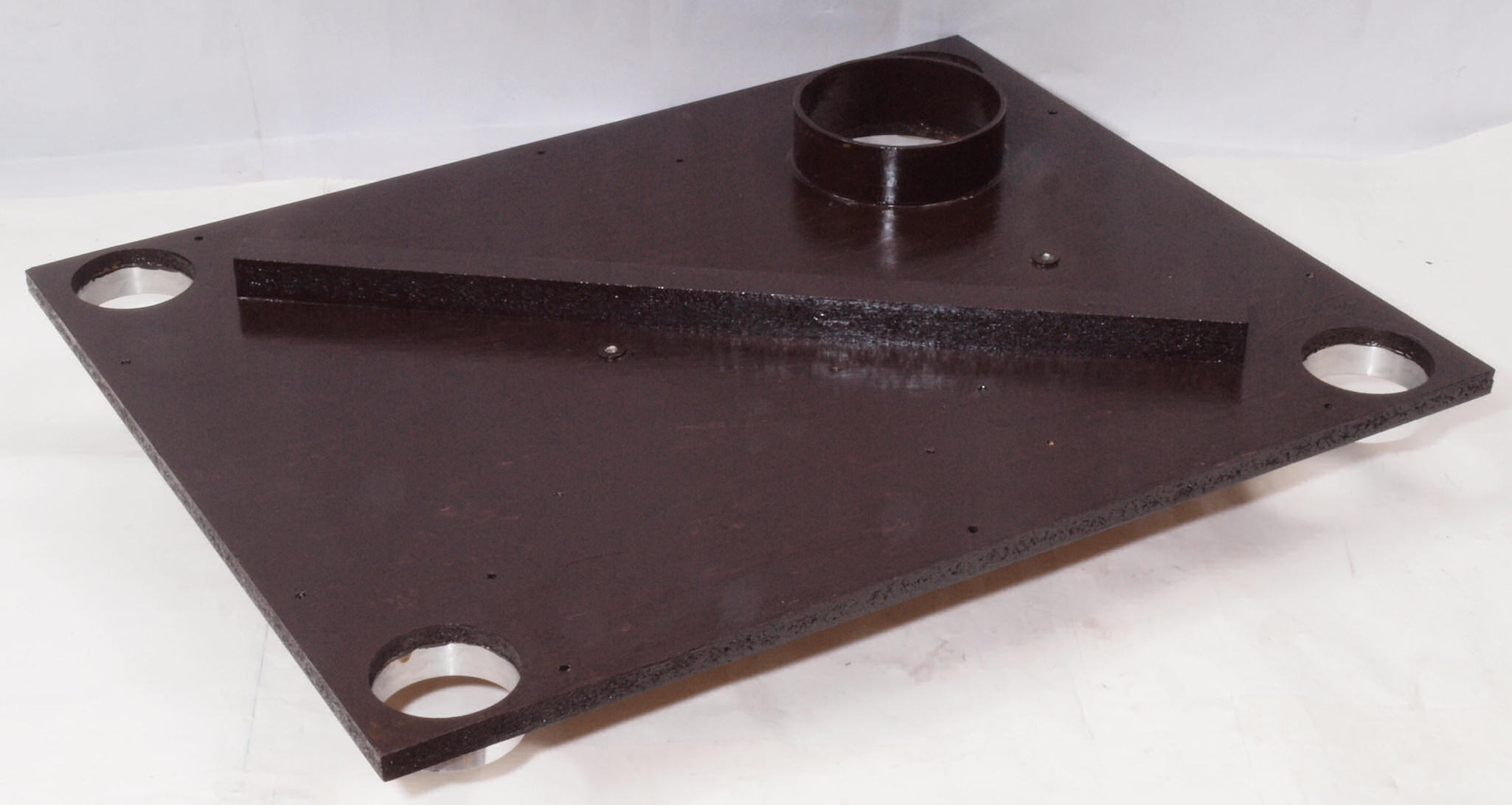

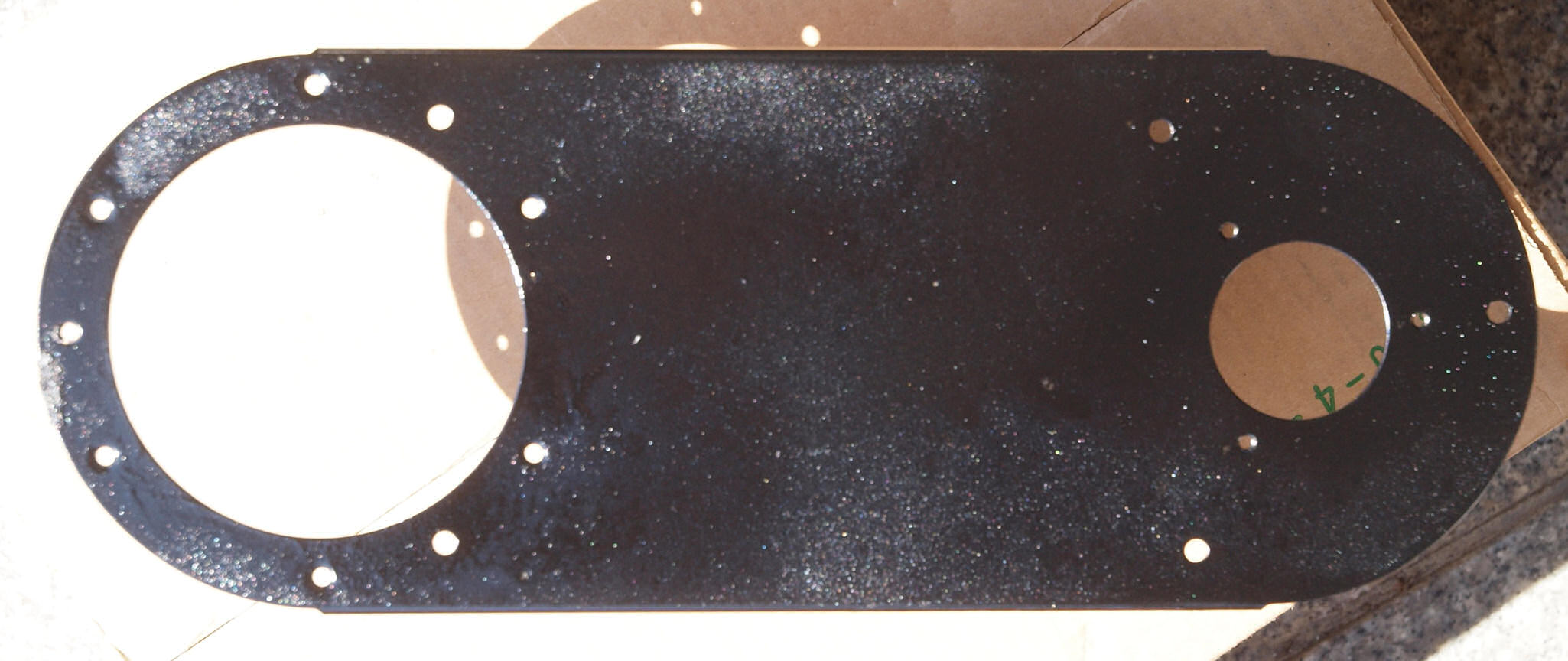

W84. 完成 下蓋裏。 足とトランスカバー取り付けて完成。 | ||||||||||||||||||||||||||||||||||
W91. 修理前 下蓋裏前右。 | ||||||||||||||||||||||||||||||||||
W92. 修理中 下蓋裏前右、ボンドを染みこませる、ネジ穴も塗る。 | ||||||||||||||||||||||||||||||||||
W93. 完成 下蓋裏。 さらにペンキを塗る。 | ||||||||||||||||||||||||||||||||||
W94. 修理前 下蓋裏後左。 | ||||||||||||||||||||||||||||||||||
W95. 修理中 下蓋裏後左、ボンドを染みこませる、ネジ穴も塗る。 | ||||||||||||||||||||||||||||||||||
W96. 完成 下蓋裏。 乾燥後さらにペンキを塗る。 | ||||||||||||||||||||||||||||||||||
WA1. 修理前 下蓋のアーム取り付穴。 | ||||||||||||||||||||||||||||||||||
WA2. 修理中 下蓋のアーム取り付穴。ボンドを染みこませる、ネジ穴も塗る。 | ||||||||||||||||||||||||||||||||||
WA3. 修理後 下蓋のアーム取り付穴。 乾燥後さらにペンキを塗る。 | ||||||||||||||||||||||||||||||||||
WA4. 修理前 下蓋のアーム取り付穴反対側。 | ||||||||||||||||||||||||||||||||||
WA5. 修理中 下蓋のアーム取り付穴、反対側。ボンドを染みこませる、ネジ穴も塗る。 | ||||||||||||||||||||||||||||||||||
WA6. 修理後 下蓋のアーム取り付穴反対側。 乾燥後さらにペンキを塗る。 | ||||||||||||||||||||||||||||||||||
WA7. 修理中 天日乾燥する。 | ||||||||||||||||||||||||||||||||||
WA8. 天日乾燥中。 左はRX−2000 | ||||||||||||||||||||||||||||||||||

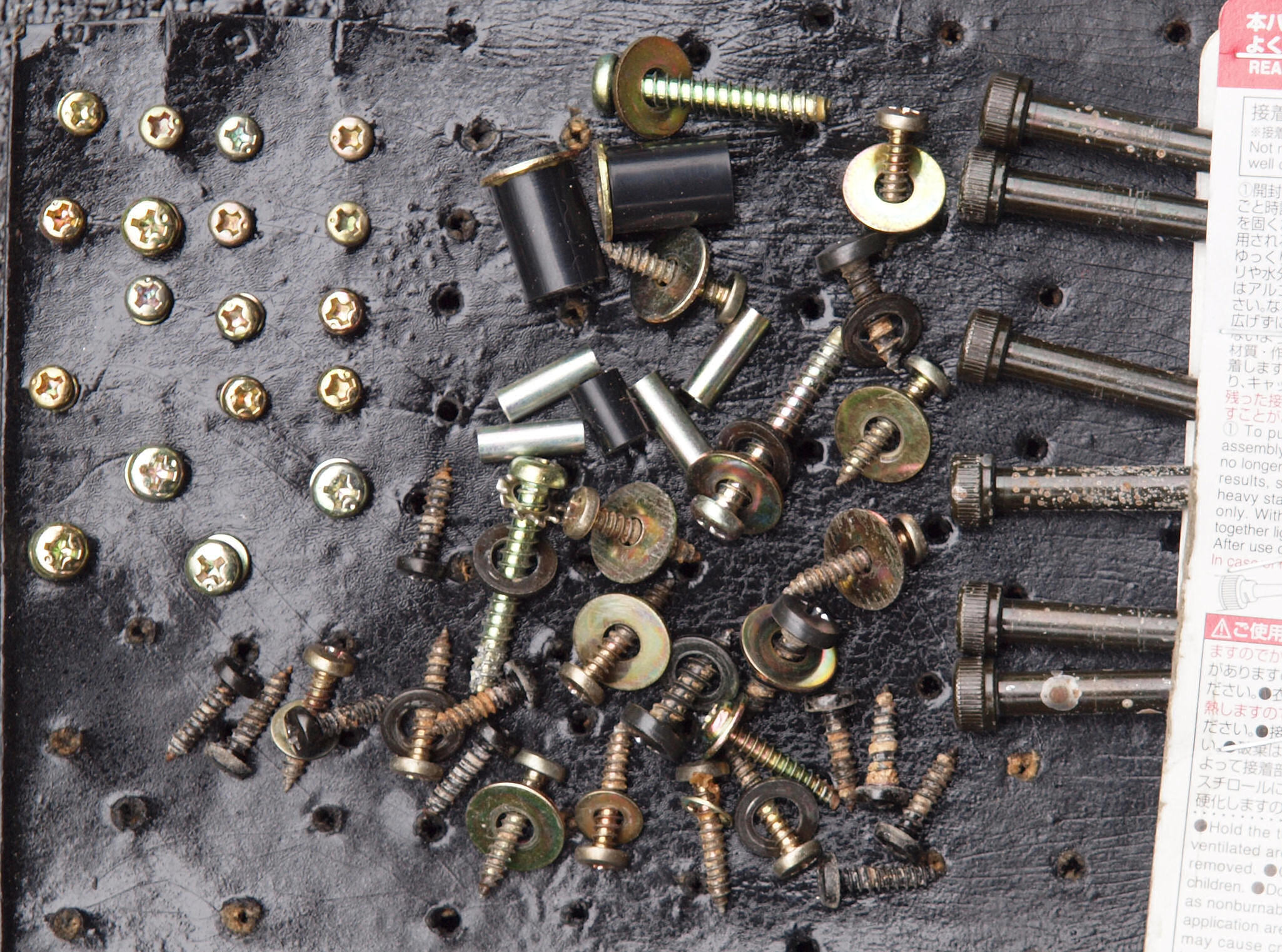

WB1. 修理中 取り付けビス類。 | ||||||||||||||||||||||||||||||||||
WB2. 修理後 取り付けビス類。ペイントする。 | ||||||||||||||||||||||||||||||||||
WC1. 修理中 清掃後、ゴム足4個のゴムを固定する。 | ||||||||||||||||||||||||||||||||||
E. 調整・測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 E0. 調整・測定中 |
||||||||||||||||||||||||||||||||||
E1. ストロボで測定。「33回転」 | ||||||||||||||||||||||||||||||||||
E2. 内蔵ストロボで測定。「33回転」。速度調整VR真ん中。 | ||||||||||||||||||||||||||||||||||
E3. ストロボで測定。「45回転」 | ||||||||||||||||||||||||||||||||||
E4. 内蔵ストロボで測定。「45回転」。速度調整VR真ん中。 | ||||||||||||||||||||||||||||||||||

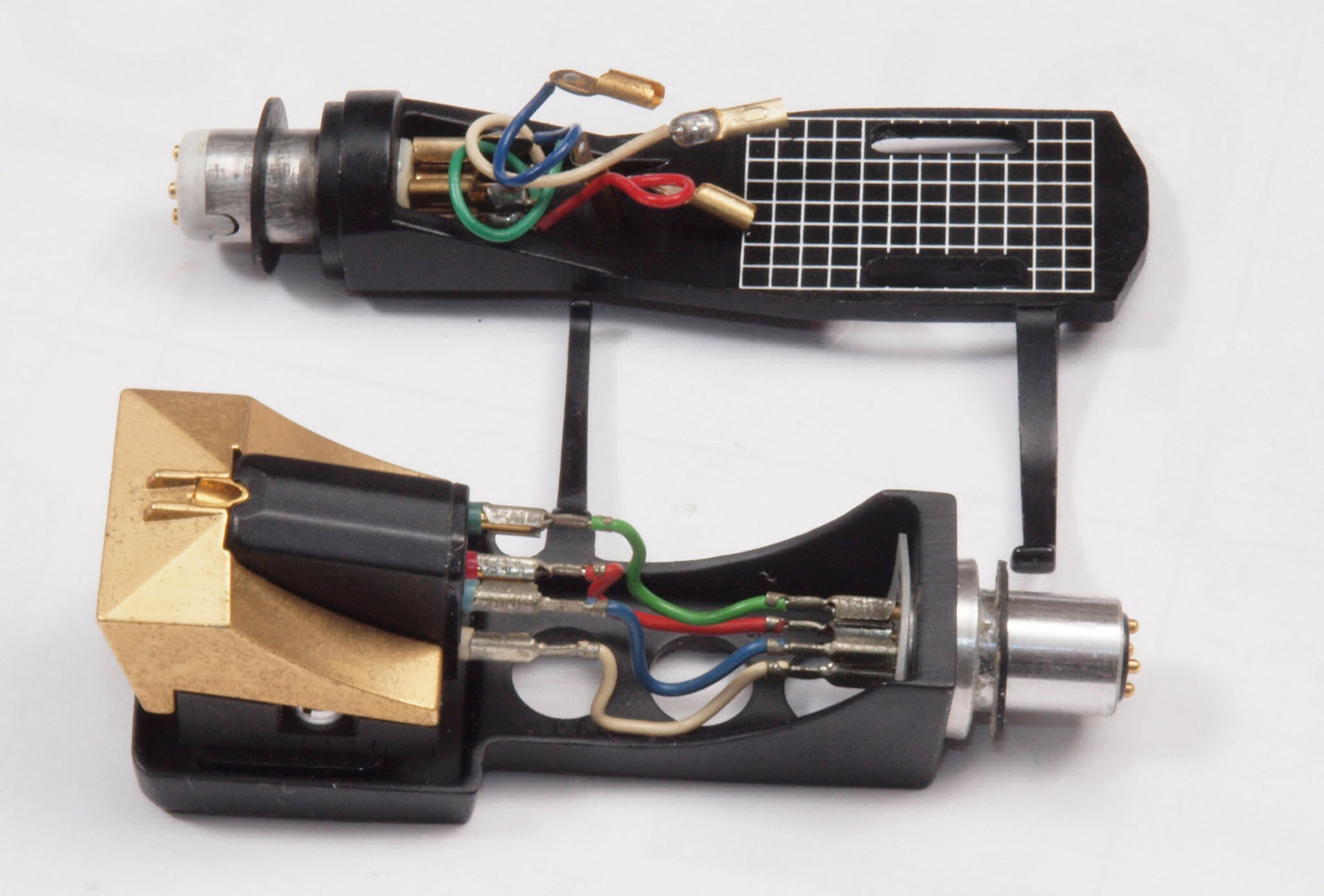

Y1. ユーザー宅へ設置。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 Y1. 設置状況。全体。 |
||||||||||||||||||||||||||||||||||
S. MICROSEIKI SX−555FVW の仕様(マニアル・カタログより) | ||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||
![]() ![]() |
||||||||||||||||||||||||||||||||||
ここに掲載された写真は、修理依頼者の機器を撮影した者です、その肖像権・版権・著作権等は、放棄しておりません。写真・記事を無断で商用利用・転載等することを、禁じます。 Copyright(C) 2025 Amp Repair Studio All right reserved. |
